Estrattore per spinotto pistone

Da **Crono** Ven Ott 28, 2016 7:29 pm

Spero di postare nella sezione giusta.
Dopo aver visto in giro l'estrattore costruito da Riky, ho pensato bene di farne uno anche io. Il progetto è leggermente diverso perché mi piace riciclare quello che trovo negli scarti. Ora sono arrivato a costruire i vari piattelli intercambiabili da montare sulla vite, e sorge la domanda per voi credo scontata... Quali sono i vari diametri degli spinotti? Per ora ho fatto due piattelli, uno per il 10mm e uno per il 12mm perché fino ad ora ho trovato questi sui motori da me smontati.
Già che sono in pista costruisco tutti quelli che potrebbero servire anche in futuro.
Un aiutino? Estrattore per spinotto pistone 3285624376

Estrattore per spinotto pistone 3285624376

Da **riky86** Ven Ott 28, 2016 9:24 pm

Beh, direi sicuramente 8-9-10-11-12-13 mm e uno da 15 per smontare quello della stihl 070/090, non si sa mai... Laughing

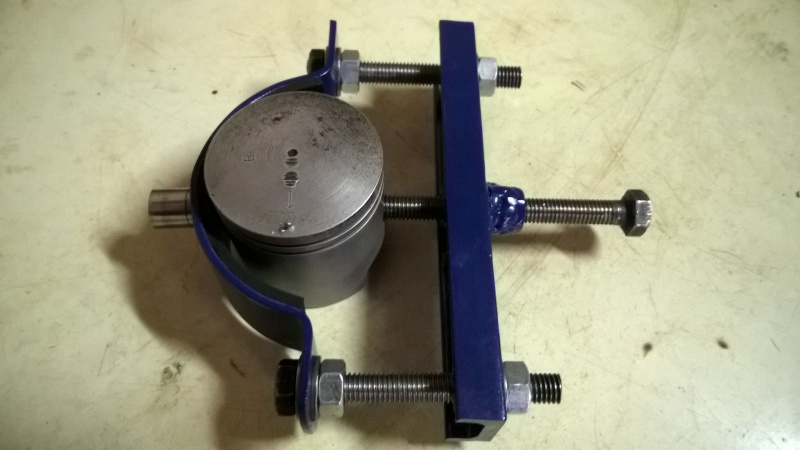

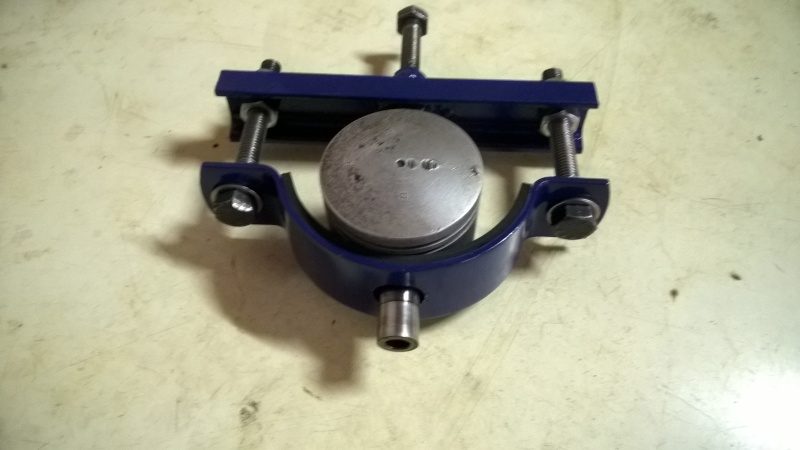

Allego qualche foto del mio... magari non tutti l'hanno visto Wink

Estrattore per spinotto pistone Wp_20112

Estrattore per spinotto pistone Wp_20113

Estrattore per spinotto pistone Wp_20114

Estrattore per spinotto pistone Wp_20115

Da **Crono** Sab Ott 29, 2016 5:09 pm

Eccolo, bravo Riky ooookkkeeyyy

Il tuo è più versatile del mio, e volevo copiarlo di sana pianta. Poi son riuscito a complicarmi la vita, così non potrò usarlo su pistoni con diametro maggiore di 60mm.
E non avevo previsto nemmeno così tanti diametri degli spinotti, mi mancano ancora diversi piattelli per completare il gruppo.
Estrattore per spinotto pistone Img_2010

Estrattore per spinotto pistone Img_2010

Estrattore per spinotto pistone Img_2011

Da **worior** Sab Ott 29, 2016 6:04 pm

Artisti !!!

Da **riky86** Dom Ott 30, 2016 1:17 pm

Bello!

Cosa hai utilizzato? Il foro per il passaggio del pistone era già presente? E cosa servono le due viti a "brugola"?

Da **Crono** Dom Ott 30, 2016 2:03 pm

E' in alluminio, era un pezzo di scarto utilizzato per delle prove di foratura. Il foro era già presente, è lui la prova. Io l'ho tagliato qua e la per dagli una forma maneggevole e ho fatto fori e filetti.
Le due viti a brugola sono solo una parte del "magazzino" piattelli, ne farò tanti quanti sono i vari diametri. Li perderei tutti in breve tempo se non li fisso all'attrezzo principale Laughing

Da **riky86** Dom Ott 30, 2016 7:14 pm

Crono ha scritto:Le due viti a brugola sono solo una parte del "magazzino" piattelli

Ma pensa te, ero li che mi scervellavo... Estrattore per spinotto pistone 954409747

Ottima idea! ooookkkeeyyy

Da **Crono** Dom Ott 30, 2016 9:08 pm

riky86 ha scritto:
Ottima idea!

Inizio a conoscermi Estrattore per spinotto pistone 3128646636

Non ho speranze, prima o poi le cose le perdo
